Радиоприемники "Spidola" (первые выпуски)

Изрядное количество первых спидол прошло через мои руки. Если быть точным 21 штука. Вспомнив истину, что статистика начинается с числа 20 я решил подвести некоторые итоги - что это были за приемники, чем различались, каковы основные неисправности и слабые места.

Вначале определимся с кругом моделей - под понятие первые Спидолы попадают приемники для внутреннего рынка "Spidola", VEF-Spidola" и "VEF-Spidola-10", а также сделанные на импорт "VEF-Transistor", "VEF-Transistor-10". На всех попадавшихся мне "Спидолах" название написано латинскими буквами.

Внешние отличия моделей - как говориться налицо, однако большинство деталей у этих моделей взаимозаменяемы. Поэтому за годы эксплоатации изношенные части часто заменялись аналогичными от других моделей. Постараемся определить, как было изначально. Кроме того значительная часть приемников для внутреннего рынка была переделана под диапазоны короче 25 метров.

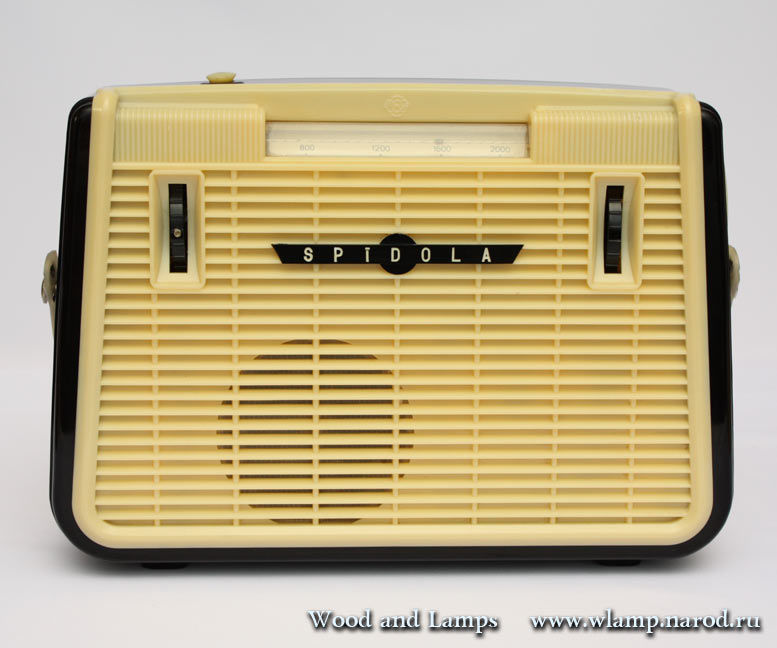

"Spidola", "просто Спидола", "узкошкальная" или "первая". Мне попадались от 1962 по 1965 годы выпуска.

Spidola

Попадалась только в одном варианте корпуса - двухцветные, передняя и задняя (крышка) панели из желтоватого полистирола, известного своей склонностью к пожелтению и трещинообразованию и собственно корпус, обычно черный, и реже бирюзовый (покговаривают, что существуют еще синие, зеленые и вишневые, но мне кажется, что эти цветные корпуса от VEF-Spidola) Точным доказательством существования цветных интерпретаций является цветной щильдик.. Корпус одного цвета с ручками настройки и колечком вокруг отверстия антенны.

Существуют две модификации раняя отличается наличием антенного гнезда на верхней крышке, рядом с телескопической антенной, наличием экранировки верхней части корпуса из латунной фольги, приклееной изнутри.

Задняя крышка без прорезей ПАС. В ней есть только отверстие под "розетку". На розетке выходы "земля", "антенна", "усилитель". Крепление шасси к корпусу без стальных втулок, винты просто ввернуты в пластик. Клеммные колодки батарей крепятся винтами, прорезей для легкого снятия без полного отворачивания винтов не предусмотрено.

Магнитная антенна стоит рядом с барабаном в глубине корпуса.

Шкала узкая, пластины с указанием диапазонов нанесены на барабан. Отдельного окна для названия диапазона нет.

В более поздней версии антенный разьем перенесон в розетку, экранировки нет.

"VEF-Spidola", "вторая Спидола", "широкомордая" или "красивая". Мне попадались от 1963 по 1968 годы выпуска.

VEF-Spidola

С этой моделью начинается полная свистопляска с модификациями. Очевидно, что в период с 1962 по 1964 год помимо расширения модельного ряда был принят ряд доработок.

Существует легенда, что первые выпуски "VEF-Spidola" отличались от "Spidola" только различным оформлением лицевой панели, креплением ручки для переноски и все! Мне все-таки кажется, что это всего лишь результат замены старых корпусов на новые самими радиослушателями.

В дальнейшем "VEF-Spidola" получила новую розетку, где был добавлен разъем для внешнего питания, магнитная антенна была перенесена в верхнюю часть корпуса. Но старые места крепления на шасси сохранились. Задняя стенка обрела прорези ПАС. Места крепления шасси к корпусу изготовлены со стальными втулками.

Кроме внутренних различий, у этой Спидолы были юбилейные выпуски наиболее известные "к 50 летию-октября" отличались соответствующей надписью в правой части шкалы и часто серым цветом передней панели и крышки, однако есть и обычные бежевые. Расширилась цветовая гамма, подшкальник мог быть не только черным, но и белым, белым так-же окрашивались и края шкалы. Корпуса замечены бирюзовые, синие, зеленые, вишневые, серые.

Выпускалась модификация для экспорта, она отличалась названием "VEF-Transistor" и диапазонами коротких волн: 13м, 16м, 19м, 25м, 31м, 41-49м. Помимо этой модификации существовала еще одна, поставляемая на заказ торговой фирме "Convair Electronics Ltd" в Великобритании и известная под названием 'Convair 1"



"VEF-Spidola-10", "третья Спидола" или "квадратная". Мне попадались от 1962 по 1968 годы выпуска.

VEF-Spidola-10

Создается впечатление, что разработана и выпускалась параллельно с "VEF-Spidola" и отличалась другим корпусом в виде трапеции, отсутствием алюминиевой решетки динамика. Зато шкала получила обрамление из двух хромированных молдингов.

Кроме внутренних различий аналогичных различиям у "VEF-Spidola" имела модификации с разными ручками переноски - перекидной и жесткой. Более ранняя модификация имела неудобную металлическую ручку, которую позже заменили на неубираемую пластиковую ручку с декоративной вставкой в левой части.

Выпускалась модификация для экспорта, она отличалась названием "VEF-Transistor 10 " и диапазонами коротких волн: 13м, 16м, 19м, 25м, 31м, 41-49м. Помимо этой модификации существовала еще одна, поставляемая на заказ торговой фирме "Convair Electronics Ltd" в Великобритании и известная под названием 'Convair 10"
